你可以在板子上找到標註為 P12 的一組專用腳位，這是專門為連接伺服馬達設計的。這個獨立接口提供穩定的電力，讓你的 micro:bit 可以精確控制馬達轉動的角度。只要插上馬達，你就能輕鬆製作像機械手臂或自動閘門這類會動的作品喔！

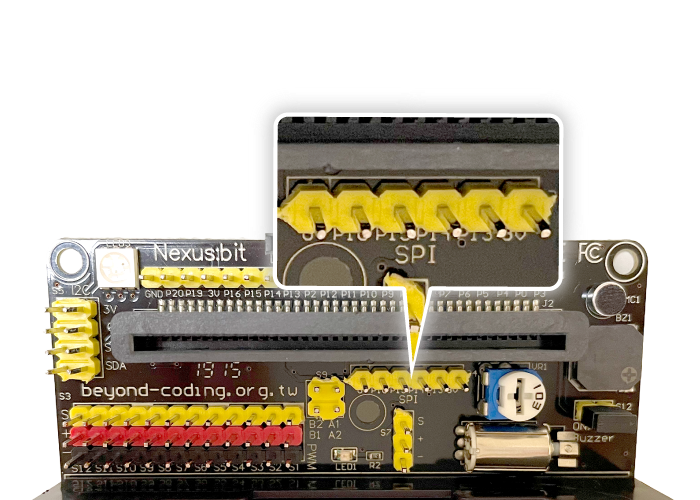

如果你想連接像彩色液晶螢幕或感應讀卡機這種需要高速傳輸數據的零件，就可以使用這組 SPI 腳位。它是 micro:bit 與複雜外接設備溝通的專用快速通道，讓你的專案可以處理更豐富的資訊。

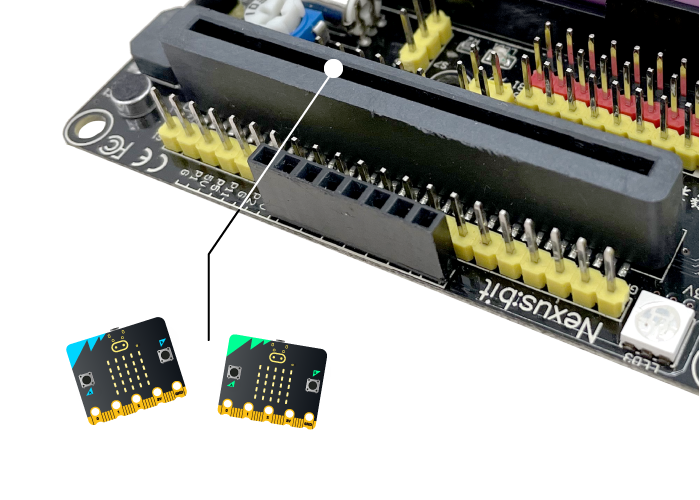

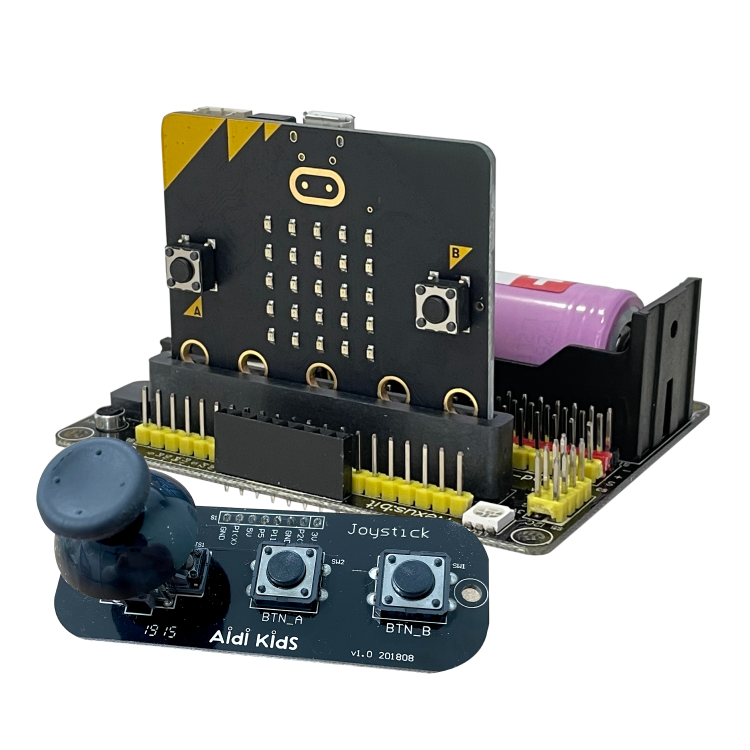

「喀」的一聲，馬上連接 ! ! 這是整個板子的心臟地帶。只需將你的 micro:bit 金色腳位那一側垂直插入這個插槽，所有的功能就會立刻連接在一起。插拔非常輕鬆，讓你隨時都能更換不同的主機進行實驗。

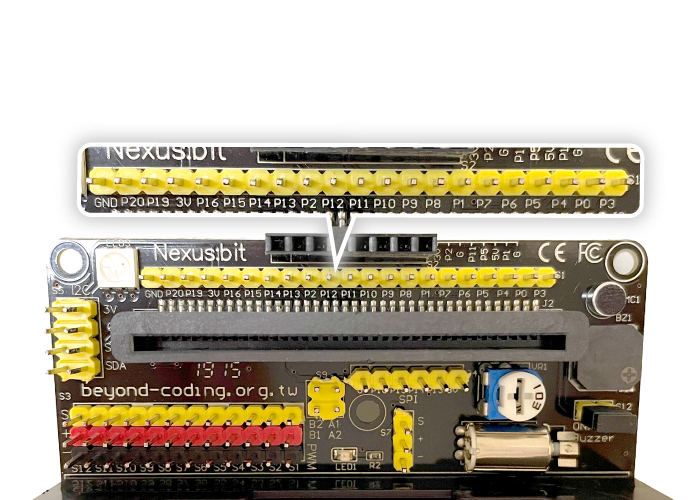

為了不浪費 micro:bit 的任何功能，我們把所有的接腳都「引渡」到了這些黃色排針上。每一種顏色都有它的意思，讓你在外接其他感應器時，不會看錯腳位，接線變得既整齊又專業。

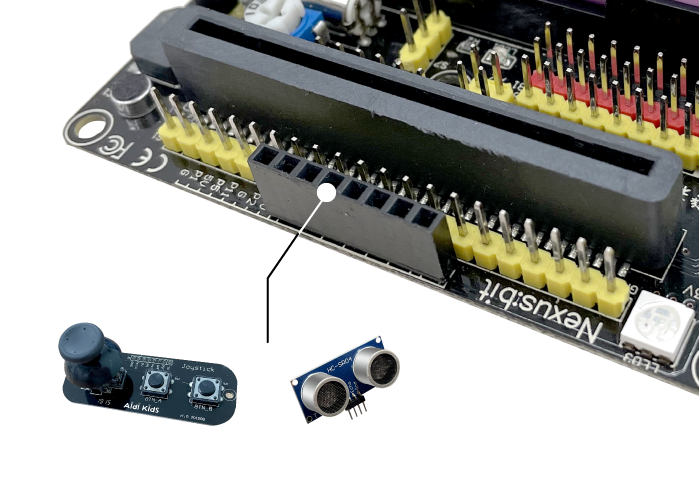

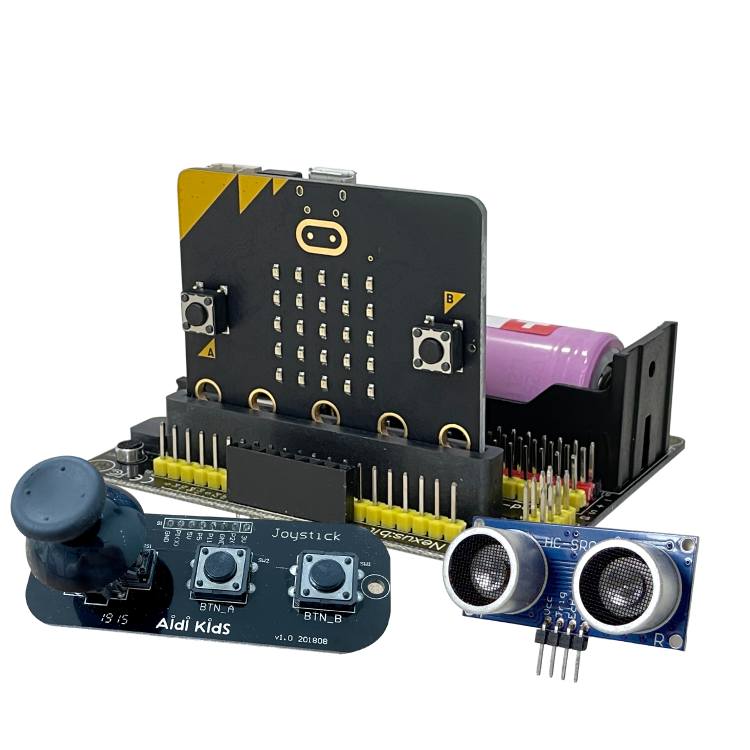

這是一個多功能的快速接口，可以用來連接偵測距離的超音波感應器(HC-SR04)或附贈的搖桿模組(JoyStick)。我們把需要的 P1、P2 等腳位都整合在一起了，只需要將模組接上，不論是要做出智慧小車還是遊玩機械手臂等，都可以輕鬆實現。

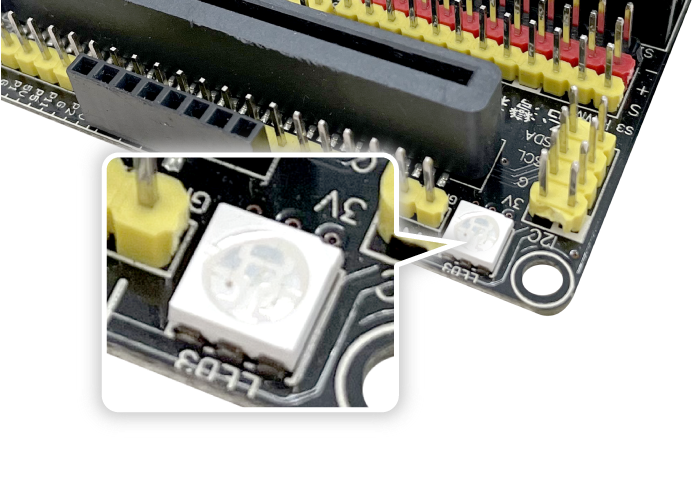

板子上內建了彩色 LED 燈，透過 PCA9685 晶片來控制。你可以自由調配紅(R)、綠(G)、藍(B)三種顏色，變幻出上萬種不同的色彩。它能當作專案的狀態指示燈，打破micro:bit的純紅色LED燈，讓你的作品變得更加耀眼。

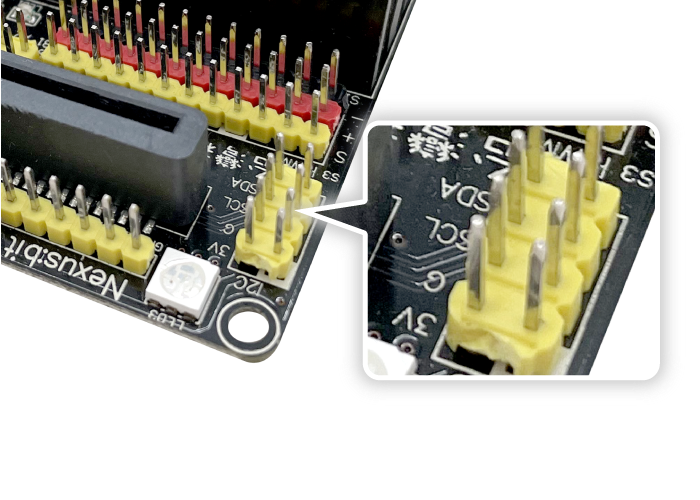

這是一組「智慧對話」腳位，專門用來連接像電子指南針、OLED 螢幕等進階零件。它只需要兩根線就能同時跟很多個設備說話，是學習進階電子電路時最常派上用場的功能。

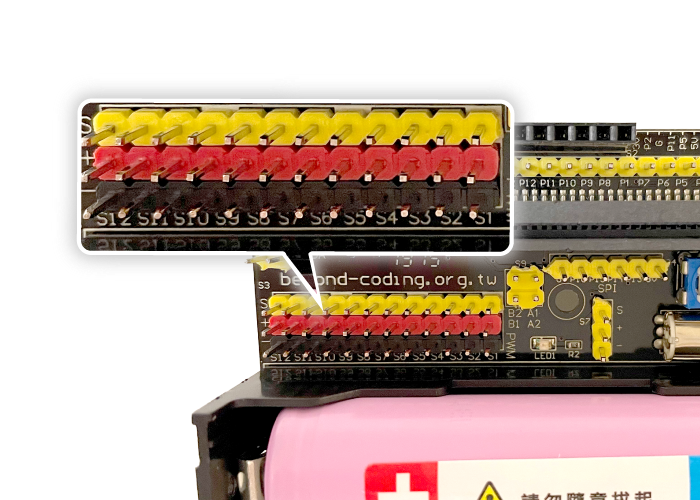

如果你想做一台機器人，這組腳位就是你的救星！我們利用專門的晶片擴展出 12 個馬達接口，讓你一次控制這麼多馬達也不會讓 micro:bit 感到吃力，電力供應也非常穩定。

這幾組腳位是專門為普通小馬達準備的，也就是我們常說的直流馬達。你可以連接兩顆馬達來製作一台遙控車，控制它們前進、後退或是轉彎，P13 到 P16 腳位會負責幫你傳遞動力指令。

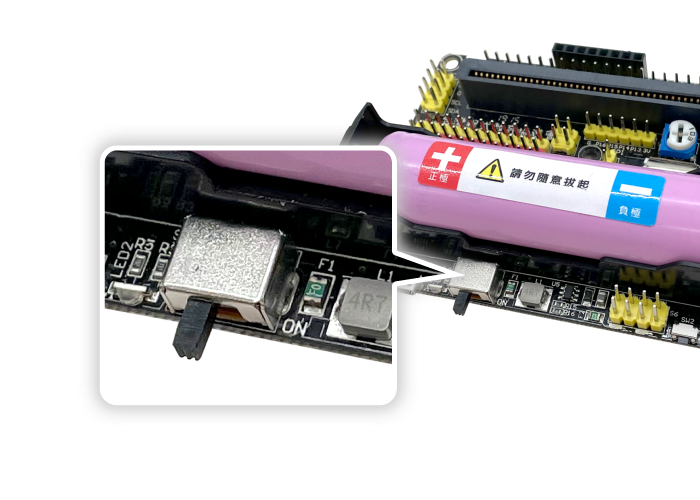

你可以在板子側面看到一個 電源開關，向右撥動到 ON 就能開啟電源。有了這個開關，你就不用每次下課都辛苦地拆裝電池，輕輕一撥就能節省電力，也讓你的作品更安全。

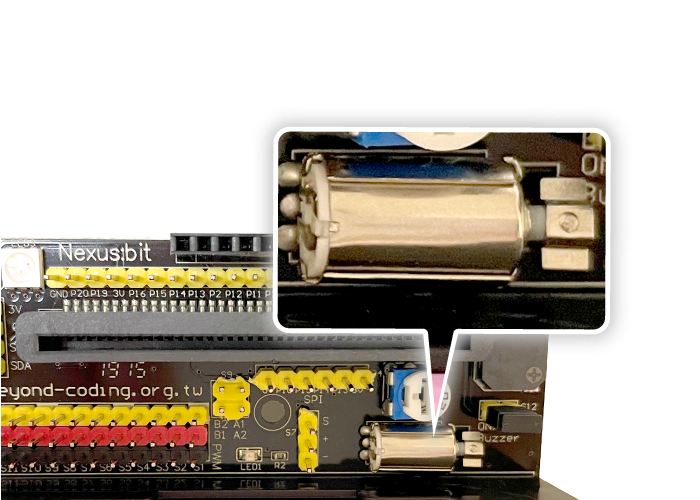

在電路板上可以看到一個小小的圓形零件，那是內建的震動馬達。你可以寫程式控制 P8 腳位，讓它像手機一樣震動。這非常適合用來製作互動遊戲的觸覺回饋，或是做成一個會震動提醒的智慧裝置！

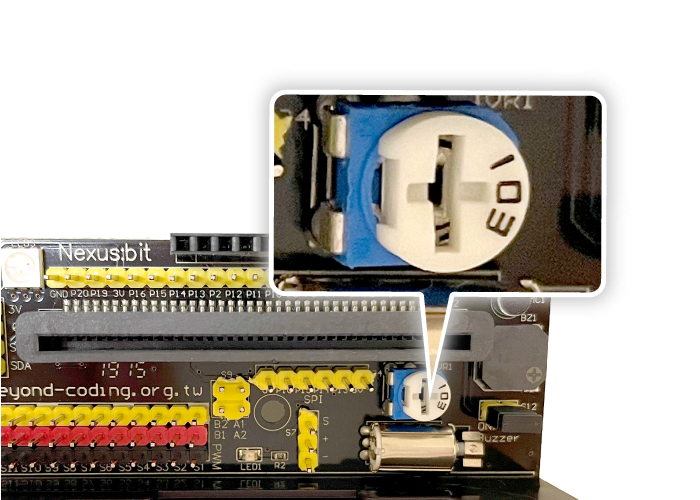

在麥克風旁邊有一個小小的藍色旋鈕，那是用來調整「耳朵」靈敏度的。如果你覺得麥克風太敏感，或者沒反應，可以用一字的小螺絲起子轉動它，找到最適合你的偵測強度。

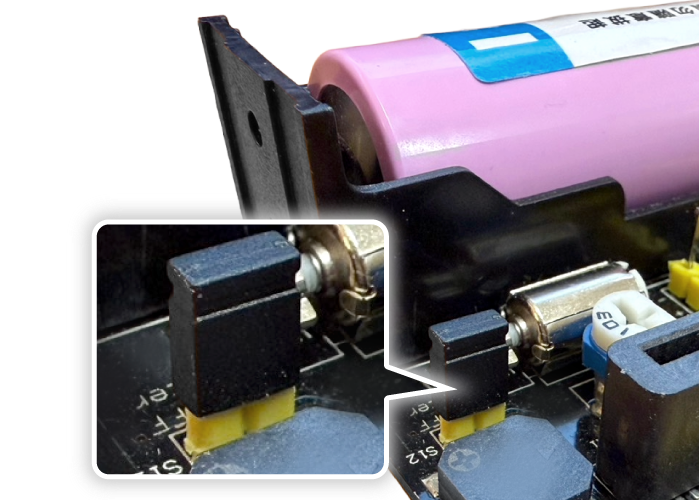

這是控制聲音的小衛兵！當你想要安靜地寫程式，不想聽到蜂鳴器的叫聲時，只要切換這個開關就能關閉音效。這樣即使在教室裡練習，也不會吵到隔壁的同學。(第二代micro:bit已標配蜂鳴器，因此若無特殊需求可將此功能關閉)

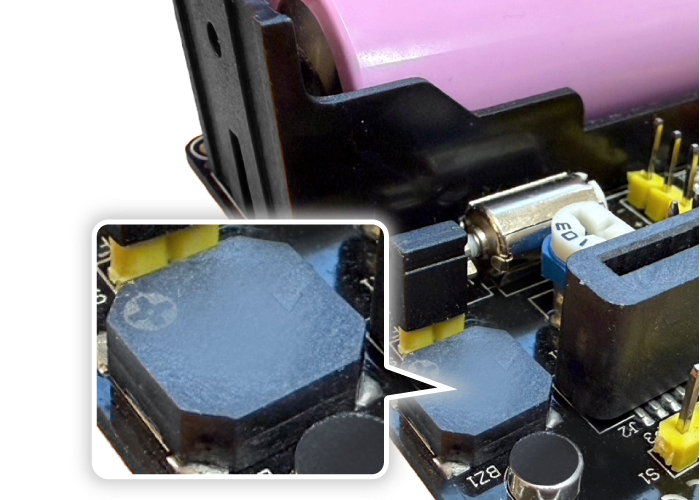

雖然第二代micro:bit已經具備蜂鳴器功能，但Nexus:bit還是內建了一個蜂鳴器，連接在 P0 腳位。你可以寫程式讓它發出單音、警報聲或是演奏整首音樂。它是你作品的「大喇叭」，讓你的創意不僅能被看到，還能被聽見！

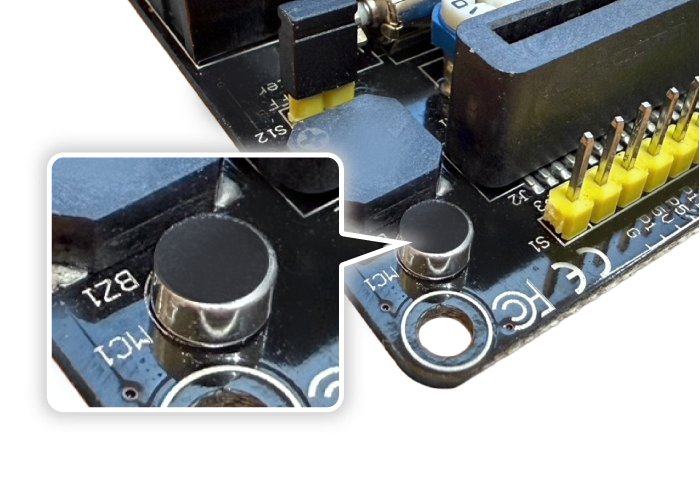

這是一個聲音感應器，可以幫你測量周圍環境的噪音大小。你可以寫程式讓它對掌聲或說話聲做出反應。例如，當你拍手時，micro:bit 的螢幕就會亮起一個愛心，是不是很有趣呢？

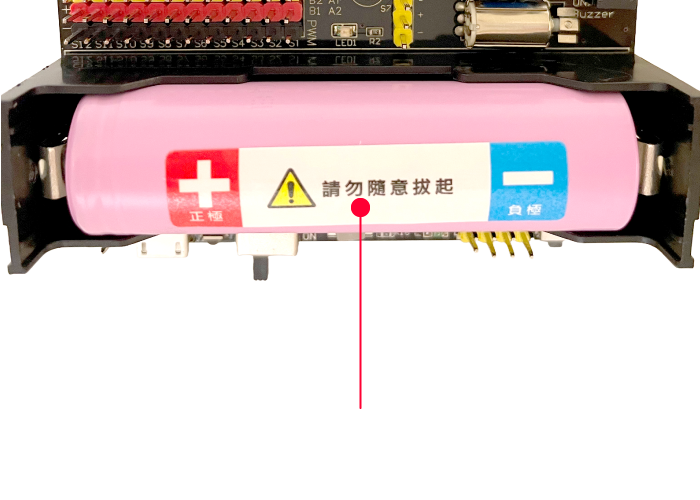

Nexus:bit所使用的供電系統，都是來自這顆超大容量的 18650 鋰電池。比起普通的三號電池，它能提供更強大、更持久的動力，讓你的機器人或小車跑得更久、更有力。它是整個 Nexus:bit 的能量來源，記得安裝時要注意正負極標示喔！
